Главная » » Как заменить шкворня на уаз патриот

.
Замена шкворней на УАЗ Патриот и какие лучше поставить.

На станцию #патриот73 обратился владелец УАЗ Патриот. Причина обращения:как пояснил владелец, на автомобиле просто страшно было ехать, колёса автомобиля торчали в разные стороны.

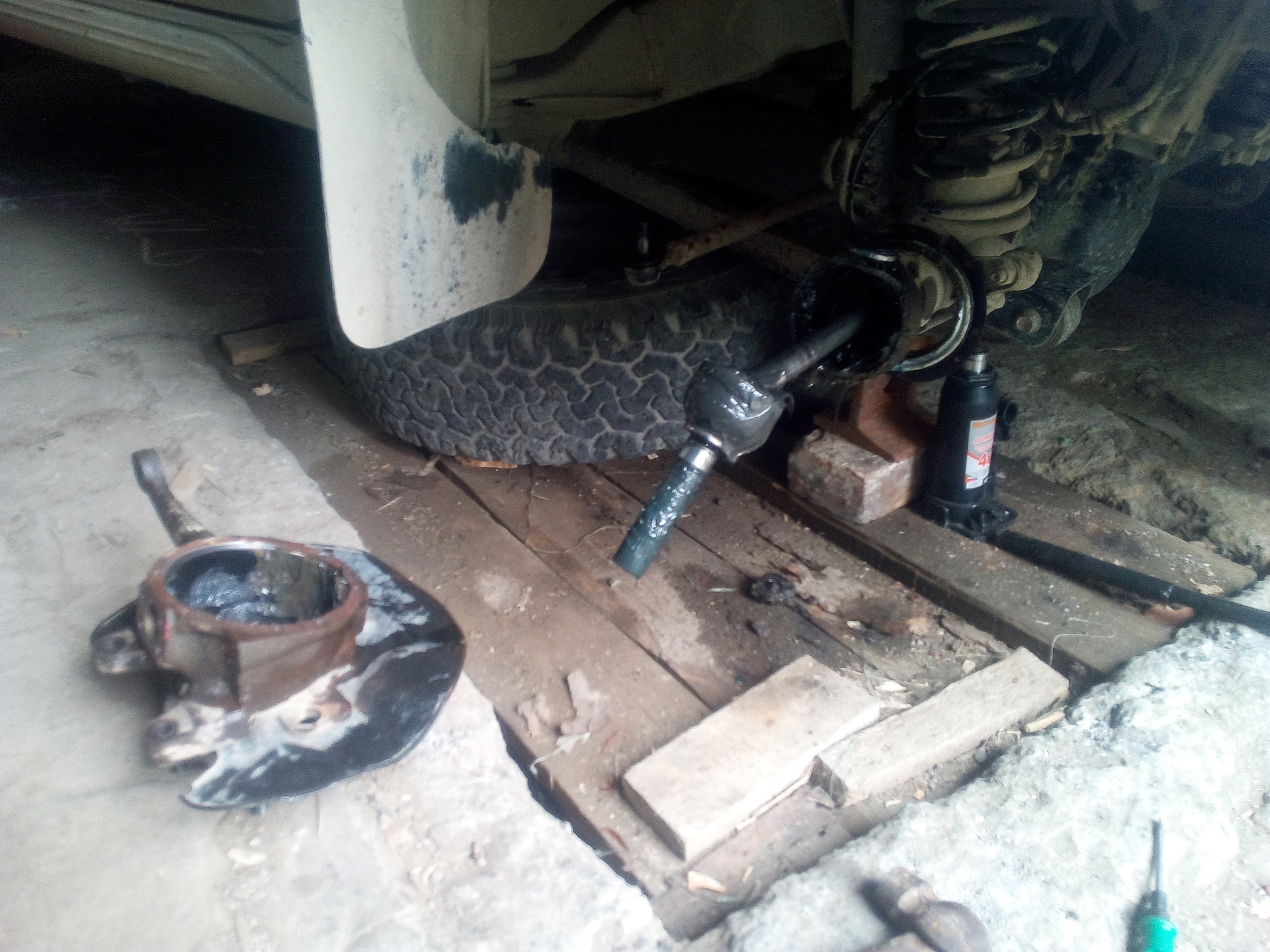

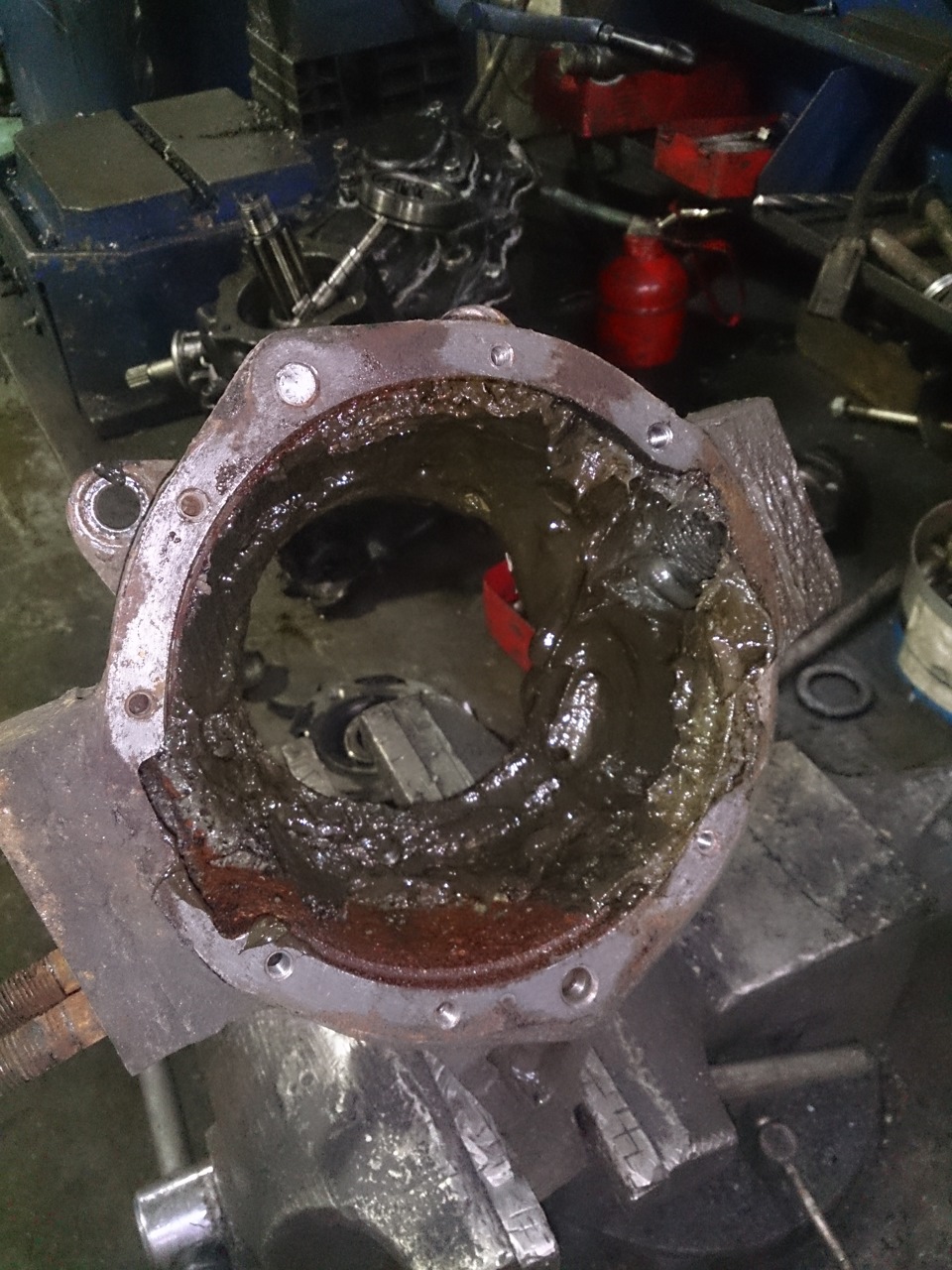

Осмотр показал:разбиты обе шаровые опоры поворотного кулака, и правая и левая, корпус поворотного кулака разрушен. Причиной стало разрушение роликового конического подшипника.

Роликовый конический подшипник не предназначен в таком очень важном узле автомобиля УАЗ, как поворотный кулак. Он не может быть деталью шкворней поворотного кулака, потому что он не в состоянии справиться с нагрузкой возникшей при эксплуатации автомобиля, в следствии чего, происходит его разрушение. Разрушенные подшипники разбили обе шаровые опоры поворотного кулака и его корпус.

Предстоит:— установка шкворней фирмы «Ваксойл», г.Бийск, Алтайский край;— установка шаровой опоры фирмы «Ваксойл», г.Бийск, Алтайский край.Шаровая опора поворотного кулака будет устанавливаться с изменённым кастером (+5 градусов). Это улучшает управляемость автомобиля.

Владелец автомобиля сэкономив около 1500 на установке шкворней сомнительного качества, вместо установки шкворней хорошего качества , в результате, общая стоимость деталей на восстановление переднего моста составила порядка 30000 без учета стоимости выполнения работ по замене.

В интернете очень много идёт споров какие шкворня лучше подшипниковые или выполненные по классической схеме. Наше мнение, и в чём нас сложно переубедить, что нужно использовать шкворня классической схемы, но достойного производителя. Мы используем шкворня производства компании «Ваксойл».

Детали «Ваксойл» отличаются очень хорошим качеством. По опыту рекомендуем всем, эксплуатирующим автомобили УАЗ, пользоваться деталями данного производителя. Производитель изготавливает ремонтный комплект для шкворневого узла мостов с бронзовыми вкладышами и модернизированными шкворнями.Гарантия производителя 100 000 км пробега. И мы не однократно убеждались в этом. Так же достигнуты результаты 300 000 км без единого ремонта!Чем же плох пластмассовый вкладыш шкворня?

В стандартной комплектации завод устанавливает в мосты пластмассовые вкладыши, ресурс которых составляет от 10 до 60 тысяч километров, причем приходится постоянно проверять отсутствие люфтов,так как при появлении малейшего люфта пластик разбивается, шкворень начинает касаться ШОПК, разбивает посадочное место и в итоге получаются «колеса домиком», болтанка автомобиля по трассе и, в итоге, замена ШОПК, шкворней, вкладышей и прочие затруднительные и дорогостоящие операции.

А подшипниковые шкворни?

Присутствующие на рынке «подшипниковые» шкворни с применением роликовых подшипников являются полумерой, т.к. такое подшипниковое сочленение деталей является зазорным и нагрузка в один момент времени передается только через один ролик. Поэтому, «подшипниковые» шкворни обычно на асфальте служат очень долго и не доставляют хлопот, но до первой попавшейся глубокой ямы. При попадании колеса на скорости в яму и воздействии на подшипник в этот момент огромной нагрузки, один из роликов просто ломается, и подшипник выходит из строя. Причем эти катастрофические вещи происходят в считанные секунды и чреваты заклиниванием подшипника осколками разлетевшегося ролика с потерей управления автомобилем или даже отрывом колеса.

Почему лучше выбрать бронзовый вкладыш?

Бронзовый вкладыш, устанавливаемый вместо пластикового вкладыша, является 100% решением проблемы. При установке бронзового вкладыша шкворня в автомобиль УАЗ не вносится никаких изменений, установка выполняется согласно заводскому «Руководству по ремонту и обслуживанию», не требуется никаких «сварок» и «болгарок».В результате двухгодичных испытаний и тестов, одним из автомобилей УАЗ, с установленными бронзовыми вкладышами шкворня, достигнут пробег в 300 000 километров, и более скромные пробеги, в 120-160 тысяч километров, достигнуты еще не десятком автомобилей.

The thread view count is

patriot73.org

Как самостоятельно заменить шкворни на УАЗ?

Замена шкворней на УАЗ "Патриот" своими руками может зависеть от нескольких факторов, и уж точно можно сказать, что единого временного интервала определить невозможно:

• Состояние автомобильных дорог.

• Агрессивность характера вождения.

• Состояние колёс и рулевых наконечников.

• Затяжка подшипников передних колёс.

• Своевременность обслуживания.

Естественно, данный узел быстрее выходит из строя, если эксплуатировать автомобиль, часто нагружая его, по дорогам в весеннее время (за зиму дорожное полотно разбивается), а также после некачественно выполненного ремонта. Если проанализировать форумы, то разброс в интервалах замены шкворней достаточно велик и составляет от 30000 до 200000 километров. И это неудивительно, ведь манера езды у всех разная.

Интересно! Пожалуй, самой обсуждаемой темой на форумах владельцев автомобилей УАЗ является ремонт и регулировка шворневого узла, а также замена его элементов.

Типы шкворней на УАЗ

Как заменить шкворни на УАЗ "Патриот", а также какой лучше выбрать – это вопросы, ответы на которые зависят от совокупности нескольких факторов. Во-первых, следует оглянуться на свой стиль вождения за время использования отработанных шкворней. Во-вторых, большую роль играют качество дорог и частота вылазок на бездорожье.

Автомобили УАЗ Патриот сходят с конвейера со шкворнями с пластиковыми вкладышами. Основной их недостаток – это маленький эксплуатационный срок. Но ко всему этому они достаточно дешёвые и простые в использовании. Кроме того, они не требуют систематической смазки.

Подшипниковые шкворни, которые вместо вкладышей имеют игольчатые подшипники. Установив такой элемент вместо заводского, вы подвергаете себя излишним проблемам с прохождением технического осмотра. Это уже будет считаться изменением конструкции автомобиля. Потребуется доработка рулевого управления. Такие шкворни прекрасны для поездок по городу, но не подойдут для любителей экстрима и бездорожья.

Шкворни с бронзовыми вкладками в заводской комплектации идут на "Хантер", но прекрасно подходят и к "Патриоту". Такая деталь очень надёжная и крепкая. Гарантированный срок эксплуатации – не менее 100000 километров. Но только каждые 20000 пробега нужно смазывать шкворень. Они прекрасно подойдут любителям помесить грязь и преодолеть брод, так как устойчивы к ударным нагрузкам.

При выборе шкворней на замену учитывайте и то, что они в большей степени подходят для определённых условий эксплуатации и манеры езды. Если вы планируете ездить на автомобиле только по городу, тогда ставьте подшипниковые детали. Комфортность управления увеличится в разы, а срок службы в два раза выше, чем у заводских пластиковых аналогов. Если же вы знаете, что порой придётся съезжать на пересечённую местность, тогда оставляйте вариант со вкладышами из пластика. Любители жёсткого бездорожья должны устанавливать шкворни с бронзовыми наконечниками. Недостаток таких деталей – в некотором времени приработки. Первые пару тысяч километров будут небольшие трудности с поворотом руля.

Как шприцевать шкворни

Чтобы шкворни прослужили максимально долго и не подводили в неподходящие моменты, их нужно систематически шприцевать. В том, как смазать шкворни на УАЗ "Патриот", нет ничего сложного, если действовать чётко по приведённой ниже инструкции:

1. Снимите колесо и подвесьте автомобиль.

2. Выверните руль, чтобы открыть доступ к пресс-маслёнкам.

3. Зачистите их от грязи.

4. Отверните головки маслёнок.

5. В шприц нажимного действия или пневмопистолет наберите трансмиссионное масло или любую другую смазку, например, КС-19, смешанную с графиткой. Вливайте до полного вытеснения старой смазки.

6. Затяните головки пресс-маслёнок.

7. Оденьте колесо.

Если же после смазки шкворни ведут себя не лучшим образом, значит, требуется их замена. О том, как поменять шкворни на УАЗ "Патриот", мы расскажем далее.

Что понадобится для замены

Из инструмента потребуется:

• домкрат.

• подставка под стойку.

• съемник рулевых пальцев.

• пассатижи.

• молоток.

• оправка, чтобы выбить штифт шкворня.

• оправка для выпрессовывания и запрессовывания подшипников или вкладышей.

• набор ключей.

• импровизированная наковальня.

• металлическая трубка, для выбивания шкворня.

• проволока, для прочистки каналов смазки.

• металлическая щётка и ветошь.

• пинцет или острогубцы.

Интересно! На УАЗ "Патриот" также устанавливаются и шкворни из углепластика. Отзывы о них зачастую положительные, но всё же они недолговечны в эксплуатации. Нужно готовиться к скорой их замене.

Замена шкворней

1. Опустошив мост от масла, вывесите его и поставьте под колёса упоры.

2. Открутите диск и тормозной суппорт.

3. Открутите тормозной щит.

4. Уберите корпус подшипника.

5. Демонтируйте рулевой наконечник и выкрутите нижнюю пресс-маслёнку.

6. Снимите крышку шкворня и смазочный клапан.

7. Выкрутите пробку из нижнего шкворня. В аналогичном порядке разберите вторую сторону.

8. Очистите снятые элементы и осмотрите на предмет повреждений.

9. Смажьте и спрессуйте втулки.

10. Очистите канал смазки. При необходимости произведите замену сальников полуосей.

11. Смажьте маслом кромки.

12. Установите новые шкворни.

13. Проверьте на ШРУСе каждое резьбовое соединение. Посмотрите, как перемещается кулак по оси.

14. Установите пресс-маслёнку и крышку шкворня.

15. Смажьте шейку привода. В точно обратной последовательности установите все узлы. Процедура завершена.

Важно! Рекомендуем проводить замену шкворней в паре с человеком, который имеет опыт в этом деле, если вы впервые приступаете к данной процедуре.

Неправильное использование шкворня вынуждает к замене его на более дорогой и надёжный аналог. Самостоятельный ремонт своего автомобиля позволяет лучше изучить его.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?Да Нет

auto.today

Замена шкворней на УАЗе "Патриот"

В каком бы положении ни находились колеса автомобиля, произведенного в Ульяновске, шкворни и шарниры смогут обеспечить равномерную передачу крутящего момента на скорость. Шкворень нуждается в правильном обслуживании и в крайнем случае может понадобиться его замена. Автомобили УАЗ, а в частности «Патриот», тоже имеют шкворень.

Ульяновский завод устанавливает в автомобили «Патриот» шкворень с начала выпуска модели. Это элемент в виде металлического стержня, который соединен при помощи шарниров с поворотным кулаком. Благодаря наличию шкворня управлять рулевыми осями можно не отрываясь от подачи на крутящий момент. Это своего рода подобие оси, вокруг которой работает поворотный механизм. Также с помощью использования этого элемента возможно объединить шаровую и кулак поворотного механизма. В результате наблюдается жесткость и увеличенная чувствительность распределяемых сил на поворотный кулак.

Разновидности

Шкворни для УАЗа "Патриот" бывают нескольких типов:

Классический имеет конструкцию из вкладышей пластикового типа с опорой в форме сферы. Такой вид элемента считается облегченным, и для него понадобится отрегулировать зазоры. Как только у автомобиля УАЗ "Патриот" шкворни изнашиваются, их необходимо заменить. Комплект таких комплектующих можно приобрести за сумму до 8 000 рублей. Заводом установлен срок службы не более 50 000 километров. Усиленные шкворни принято считать новой разработкой завода УАЗ. Такие, вместо пластиковых вкладышей, укомплектовываются бронзовыми. В основном ими пользуются любители покататься по бездорожью. Естественно, бронза обладает большей выдержкой, и шкворень из такого материала способен проехать расстояние до 100 000 километров. Бронзовый шкворень требует регулярного обслуживания. Смазку детали нужно производить на каждые 20 000 километров. Усиленная деталь стоит всего 8 500 рублей. Аналог заводского шкворня для УАЗа "Патриот" – на подшипниках. Установка такого шкворня намного практичнее заводского аналога. Но его недостаток в том, что такая деталь требует постоянного обслуживания и регулировки. Но если все делать правильно, то срок службы детали увеличится.

По отзывам, шкворень на подшипниках для УАЗа "Патриот" самый долговечный, его стоимость около 2000 рублей.

Что выбрать?

Владелец УАЗа "Патриот" должен понимать, что тип шкворня, который он предпочтет выбрать, должен зависеть только от условий его использования. Для городского типа лучше подойдет шкворень на подшипниках, регулировка на УАЗе "Патриот" которого не требует серьезных знаний и навыков. Он прослужит долго в условиях езды по ровным дорогам. Если на своем "Патриоте" владелец будет разъезжать по грунтовым дорогам, где-то за чертой города, то лучше всего использовать бронзовый. Как утверждают любители УАЗа, лучше пользоваться шкворнем от фирмы «Ваксойл». Они отличаются долгим сроком эксплуатации, и углы (касторы) изделия достигают +8. А это значит, что управлять автомобилем будет намного легче.

Почему выходят из строя?

Когда разрушаются ободья чашечек, то шкворень можно считать непригодным. В результате шарик будет закрыт, и механизм выйдет из строя. Бывают случаи, когда всё изделие крошится или раскалывается на части. Это уже более высокий уровень износа, и при таком нужно сразу заменить элемент. Даже при малейшем изменении формы между механизмами начинает возникать люфт.

Не разбирая всей конструкции, узнать о неисправности можно, услышав стук и скрип со стороны передней части. Нужно сказать, что это характерные звуки, и такими отзывается только испорченный шкворень. Еще одной причиной неисправности может стать износ или плохое качество металла.

Инструменты

Для замены шкворня необходимо иметь следующие инструменты:

Купленные шкворни, предназначенные для замены. Специальный съемник с молотком. Шприц, для смазки. Ключи рожкового типа. Головки, желательно с трещоткой.

Главное, что нужно знать при работах, - шкворень можно поменять только парно. В другом случае менять раздельно эти элементы смысла нет.

Инструкция

Многих интересует вопрос о том, как производится замена шкворней на УАЗе "Патриот". Для этого нужно поставить свой автомобиль на смотровую яму, а лучше всего использовать подъемник. На стороне, которая требует замены детали, снимается колесо, а потом и тяговая сошка. Гайки рулевой тяги откручиваются ключом на 24. После всего этого извлекается болт шкворня, который находится сразу посреди болтов.

Чтобы извлечь крышку элемента, понадобится использовать съемник. Точно так же выпрессовка понадобится и для нижней части шкворня. После того, как станет доступен для съема шар, его нужно снять и очистить корпус от загрязнений. Все, теперь в обратном порядке устанавливается обработанный смазкой новый шкворень. Важно плотно закрепить крышку на изделие. Собранный узел необходимо прошприцевать через вводницу. По той же схеме меняется и второй шкворень с противоположной стороны.

Дополнительные примечания

В процессе установки крышки на устройство шкворня важно проследить, чтобы она плотно легла и не перекосилась. Чтобы достичь идеального результата, можно затянуть ее, используя четыре болта, идущих крест-накрест.

При затягивании болтов главное - не переусердствовать, иначе деталь расколется. Установленный новый шкворень нужно подвергать приработке.

Заключение

Таким образом, мы узнали о том, что называют шкворнями, где они устанавливаются и как их можно собственноручно поменять после износа. Следуя точному порядку, можно поддерживать в хорошем состоянии свой автомобиль еще много времени.
