Renault Logan 1 поколение [2004 - 2009] Бензин Электрооборудование trending_flat Схемы электрооборудования

181

Просмотры

0.0

Рейтинг

Сложность

Инструмент

Время

Не обозначено

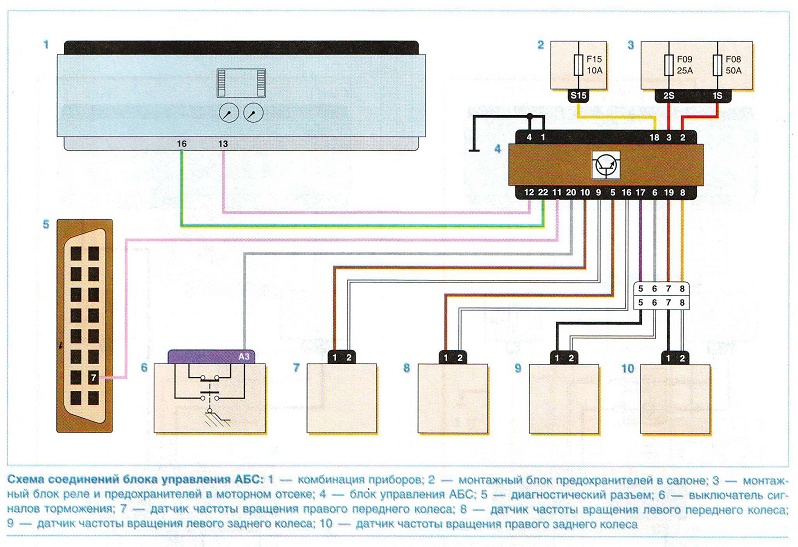

1 — комбинация приборов;
2 — монтажный блок предохранителей в салоне;
3 — монтажный блок реле и предохранителей в моторном отсеке;
4 — блок управления АБС;
5 — диагностический разъем;
6 — выключатель сигналов торможения;
7 — датчик частоты вращения правого переднего колеса;
8 — датчик частоты вращения левого переднего колеса;
9 — датчик частоты вращения левого заднего колеса;
10 — датчик частоты вращения правого заднего колеса

Источник: http://wiki.zr.ru/270-1_Схемы_Logan_2005
